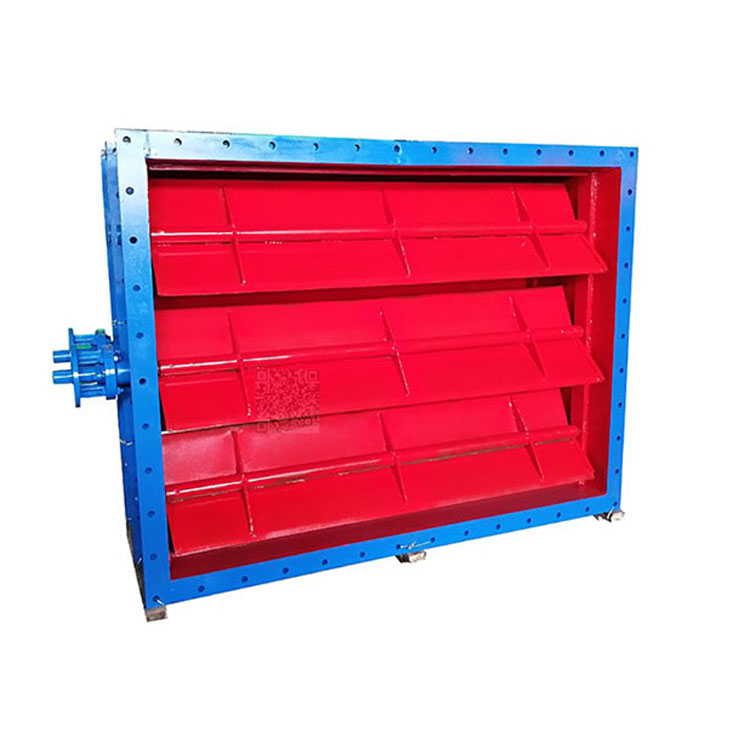

通風蝶閥系列 當前位置： 首頁> 產品中心 >通風蝶閥系列 >方形蝶閥
方形蝶閥參數：
型號：蝸輪傳動[FD341W]、氣動[FD641W]、電動[FD941W]；
規格尺寸：120×120～3000×3000；
公稱壓力：0.1MPa；
適用溫度：≤300；
材質：不銹鋼，鑄鋼；
產品簡介
方形蝶閥結構特點：
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。
2、、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。
方形蝶閥用途：通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤800℃-公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
產品詳情
方形蝶閥連接尺寸
160′120 | 220′180 | 195′155 | 120 | 6 | 350 | 3 | 2 | 10-10 | 16 |
160′160 | 220′220 | 195′195 | 120 | 6 | 350 | 3 | 3 | 12-10 | 18 |
200′160 | 260′220 | 235′195 | 120 | 8 | 350 | 4 | 3 | 14-10 | 22 |
200′200 | 260′260 | 235′235 | 120 | 8 | 350 | 4 | 4 | 16-10 | 28 |
250′120 | 320′190 | 290′160 | 140 | 8 | 450 | 4 | 2 | 12-10 | 30 |
250′160 | 320′230 | 290′200 | 140 | 8 | 450 | 4 | 3 | 14-10 | 38 |
250′200 | 320′270 | 290′240 | 140 | 8 | 450 | 4 | 4 | 16-10 | 47 |
250′250 | 320′320 | 290′290 | 140 | 8 | 450 | 4 | 4 | 16-10 | 56 |
320′160 | 390′230 | 360′200 | 140 | 8 | 450 | 5 | 3 | 16-10 | 50 |
320′200 | 390′270 | 360′240 | 140 | 8 | 450 | 5 | 4 | 18-10 | 58 |
320′250 | 390′320 | 360′290 | 140 | 8 | 450 | 5 | 4 | 18-10 | 61 |
320′320 | 390′390 | 360′360 | 140 | 8 | 450 | 5 | 5 | 20-10 | 75 |
400′200 | 470′270 | 440′240 | 140 | 8 | 450 | 6 | 4 | 20-12 | 63 |
400′250 | 470′320 | 440′290 | 140 | 8 | 450 | 6 | 4 | 20-12 | 71 |
400′320 | 470′380 | 440′360 | 140 | 8 | 450 | 6 | 5 | 22-12 | 80 |
400′400 | 470′470 | 440′440 | 140 | 8 | 450 | 6 | 6 | 24-12 | 90 |
500′200 | 570′270 | 540′240 | 140 | 8 | 450 | 7 | 4 | 22-12 | 68 |
500′250 | 570′320 | 540′290 | 140 | 8 | 450 | 7 | 4 | 22-12 | 78 |
