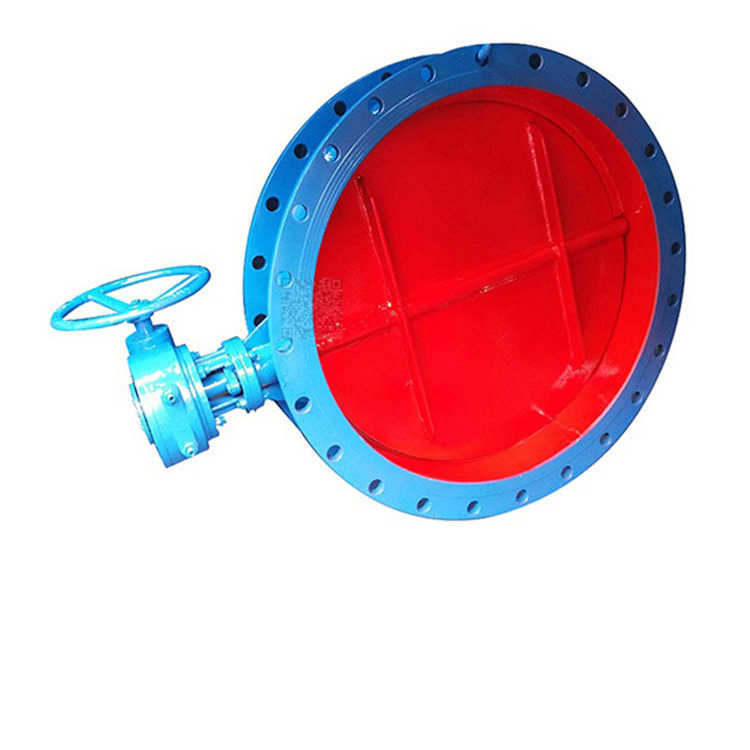

產品型號：D341W
產品口徑：DN100～DN3000
產品壓力：2.5MPa
產品材質：鑄鋼、不銹鋼
連接型式：法蘭，對夾
產品密封：本體密封
驅動方式：手動，渦輪，電動，氣動，電液動。
產品簡介
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
產品詳情
通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
公稱通徑 | DN(mm) | 50～3000 | ||
公稱壓力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
試驗壓力 Ps(MPa) | 強度試驗 | 0.075 | 0.375 | 0.9 |
密封試驗 | ≤1.5％泄漏量 | |||
適用介質 | 煤氣、含塵氣體、煙道氣等 | |||
零件名稱 | 材料 |
閥體 | 鑄鋼、不銹鋼、猛板，等 |
蝶板 | 鑄鋼、不銹鋼、猛板，等 |
密封圈 | 閥體本體 |
閥桿 | 碳鋼、 2Crl3、不銹鋼、等 |
填料 | 柔性石墨 |

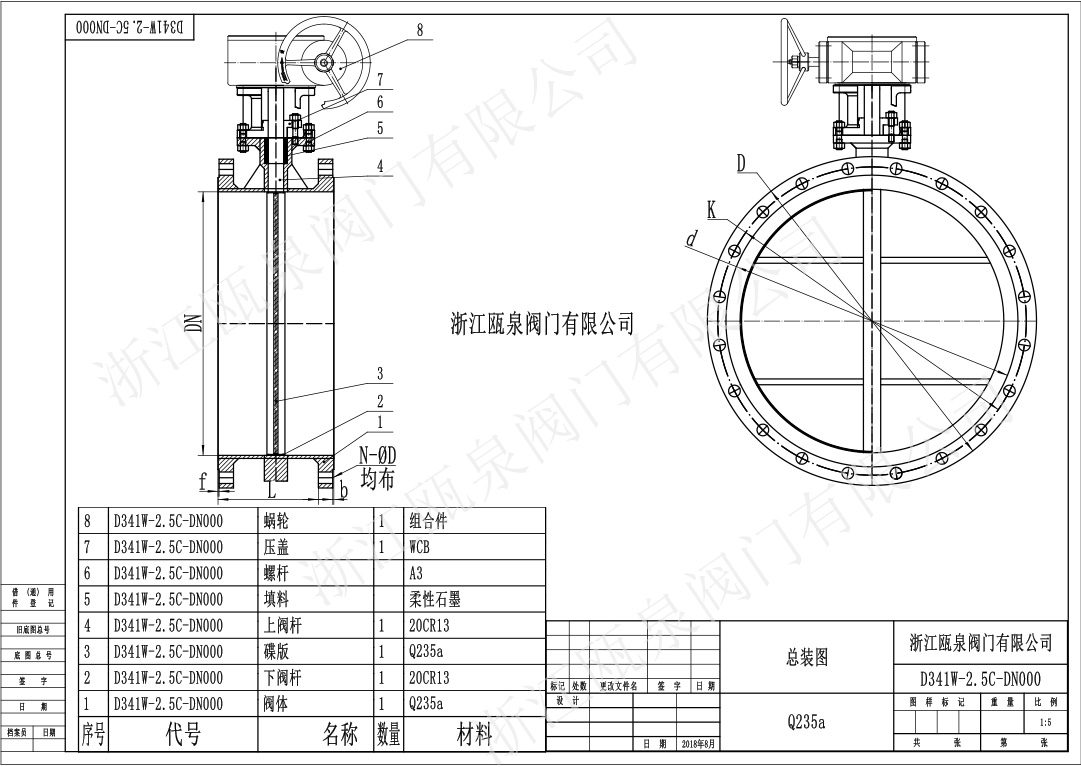

公稱通徑 | 結構長度 | 外形尺寸 | 連接尺寸 (標準值) | |||||||||
0.05MPa、0.25MPa | O．6MPa | |||||||||||
mm | inch | L | H | H1 | D | K | d | Z-d | D | K | d | Z-d |
100 | 4 | 120 | 105 | 219 | 210 | 170 | 145 | 4-18 | 210 | 170 | 145 | 4-18 |
125 | 5 | 120 | 120 | 234 | 240 | 200 | 175 | 8-18 | 240 | 200 | 175 | 8-18 |
150 | 6 | 120 | 132 | 247 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 |
200 | 8 | 140 | 160 | 403 | 320 | 280 | 254 | 8-18 | 320 | 280 | 254 | 8-18 |
250 | 10 | 140 | 187 | 433 | 375 | 335 | 309 | 12-18 | 375 | 335 | 309 | 12-18 |
300 | 12 | 140 | 220 | 465 | 440 | 395 | 363 | 12-22 | 440 | 395 | 363 | 12-22 |
400 | 16 | 170 | 270 | 543 | 540 | 495 | 463 | 16-22 | 540 | 495 | 463 | 16-22 |
500 | 20 | 190 | 322 | 644 | 645 | 600 | 568 | 20-22 | 645 | 600 | 568 | 20-22 |
600 | 24 | 190 | 377 | 701 | 755 | 705 | 667 | 20-26 | 755 | 705 | 667 | 20-26 |
700 | 28 | 210 | 430 | 753 | 860 | 810 | 772 | 24-26 | 860 | 810 | 772 | 24-26 |
800 | 32 | 210 | 487 | 807 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 |
900 | 36 | 210 | 537 | 973 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 |
1000 | 40 | 250 | 587 | 1023 | 1175 | 1120 | 1078 | 28-30 | 1175 | 1120 | 1078 | 28-30 |
1200 | 48 | 250 | 687 | 1153 | 1375 | 1320 | 1280 | 32-30 | 1405 | 1340 | 1295 | 32-33 |
1400 | 56 | 250 | 760 | 1810 | 1575 | 1520 | 1480 | 36-30 | 1630 | 1560 | 1510 | 36-36 |
1600 | 64 | 300 | 895 | 1815 | 1790 | 1730 | 1690 | 40-30 | 1830 | 1760 | 1710 | 40-36 |
1800 | 72 | 300 | 995 | 1920 | 1990 | 1930 | 1890 | 44-30 | 2045 | 1970 | 1918 | 44-39 |
2000 | 80 | 300 | 1095 | 2025 | 2190 | 2130 | 2090 | 48-30 | 2265 | 2180 | 2125 | 48-42 |
非標法蘭尺寸/長度，本公司可以根據您來電，來圖。來樣訂做。 | ||||||||||||
