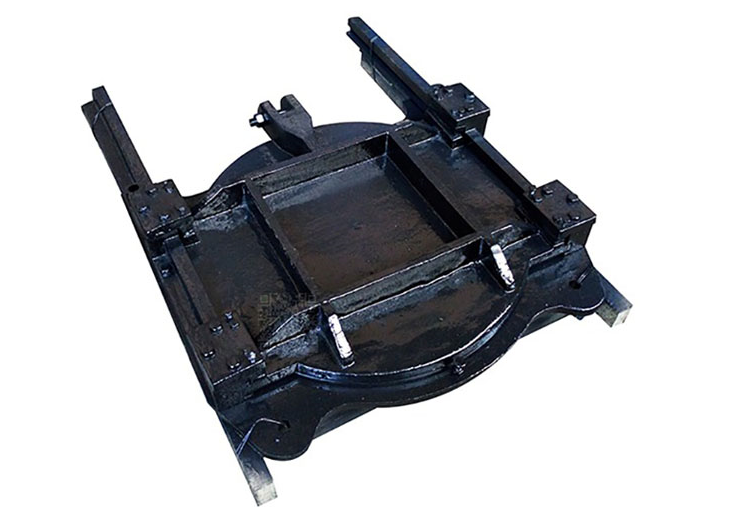

鑄鐵鑲銅閘門技術參數

適用范圍：常用于給水、排水、引水、防汛等水利工程。

形式及結構：

1、形式：明桿式鑄鐵鑲銅閘門；

2、結構：本設備主要由手電兩用啟閉機、鑄鐵閘門（門框、閘板、閘桿）楔緊裝置、密封座、吊耳等部件組成。密封面上鑲有銅嵌條，保證了密性和耐久性，久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調整、使用、維護方便、性能可靠等特點。

主要技術參數

工作場所：室外；

介質及PH值：污水、泥（4-10）；

安裝形式：附墻式、上開式。

其它參數見下述附表

主要零部件

鑄鐵鑲銅閘門主要材質：

門板：HT200鑄鐵

門框：HT200鑄鐵

密封圈：ASTM54400錫青銅

楔緊塊：HT200鑄鐵

門桿(螺桿或接桿)：ASTM420不銹鋼

傳動螺母：ASTM54400錫青銅

護罩、螺栓、螺母、墊圈和基礎螺栓：不銹鋼321

防腐

1、不銹鋼部件酸洗鈍化后噴涂不銹鋼保護漆，非金屬材料不涂防腐涂料。

2、傳動部位接觸面涂防銹油脂保護。

3、碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。

4、涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。

測試

1、所有閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。

2、各項測試工作在我公司進行并由業主代表到場。

3、閘門、門框及框架取得試棒的化學成份分析驗證其成份。

4、我公司將提供所有閘門桿材料試驗證明。

5、校核啟閉機的所有功能，并進行常規試驗。

6、閘門檢驗后將門板與門框組成整體后包裝及運輸。
