套筒閥作為一種重要的工業閥門類型,憑借其獨特的結構設計和性能優勢,在石油、化工、電力、制藥等多個領域占據重要地位。本文將從其結構原理、技術特點、應用場景及維護要點等方面,結合行業最新動態,全面解析套筒閥的技術內涵與發展趨勢。
1. 結構組成
套筒閥的核心結構包括閥體、套筒、閥芯、閥桿和密封件等部件(圖1)。其中,套筒作為關鍵組件,內部設有節流窗口或小孔,用于調節流體流量。根據功能需求,部分套筒閥還設計有平衡孔或降噪結構,例如通過多級降壓或小孔分布降低噪音。
2. 工作原理
套筒閥通過閥桿驅動閥芯在套筒內上下移動,控制介質的流通與截斷。當閥芯提升時,介質通過套筒的節流窗口流動;閥芯下壓時,窗口被封閉,截斷流體。其流量特性可通過更換不同開孔形狀的套筒靈活調整,例如線性、等百分比等特性。部分設計中,流體流向(如中心向外或外部向中心)進一步優化了控制精度。
1. 性能優勢
- 密封性強:采用雙密封結構(如石墨活塞環或聚四氟乙烯密封件),有效減少泄漏,尤其適用于高壓差工況。
- 耐腐蝕與高溫:材質多選用高合金鋼或耐腐蝕涂層,可耐受極端溫度(如石油行業中的高溫油井環境)。
- 降噪設計:通過多級降壓或小孔節流技術,降低流體噪聲達10dB以上,適用于對噪音敏感的場景。
- 維護便捷:套筒與閥體采用非螺紋連接,拆裝簡便,便于快速更換或維修。
2. 局限性
- 泄漏量較大:相比單座閥,雙密封結構在長期使用后可能因密封件磨損導致泄漏量增加。
- 介質適應性:適用于潔凈流體,若介質含雜質易造成節流窗口堵塞,需定期清洗。
1. 石油與天然氣
在油井和煉油廠中,套筒閥用于高壓油氣管線的流量控制。例如,衡陽華菱鋼管在超萬米深井項目中采用高合金鋼套筒閥,其優化的氣密封螺紋設計可承受超高壓與腐蝕環境。
2. 化工與制藥
套筒閥憑借精確的流量調節能力,廣泛應用于化學反應器和藥品生產線。其材料符合衛生標準,可確保介質純度。
3. 電力與能源
在核電領域,類似套筒閥的核級閥門(如江蘇神通的核級蝶閥)國產化率已達85%-90%,設計壽命長達60年,但需定期維護海水系統閥門以應對腐蝕問題。
4. 水處理與環保

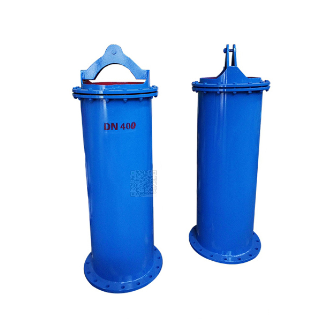

用于沉淀池排泥或配水系統,通過伸縮套筒結構調節水位,材質多采用不銹鋼以抵抗腐蝕。
1. 維護要點
- 定期檢查:重點監測密封件磨損與泄漏情況,及時更換失效部件。
- 清洗與除垢:針對含顆粒介質,需定期清理套筒節流窗口,避免堵塞。
- 操作機構維護:確保閥桿與驅動部件靈活,防止卡滯。
2. 技術發展趨勢
- 智能化升級:結合物聯網技術實現遠程監控與預測性維護,例如通過傳感器實時監測閥門狀態。
- 材料創新:開發耐更高溫度與腐蝕的復合材料,延長閥門壽命。
- 綠色設計:優化降噪與節能性能,適應碳中和背景下的工業需求。
五、總結與展望
套筒閥憑借其結構靈活、控制精確及耐極端工況的特點,已成為工業流體控制的關鍵設備。盡管存在泄漏量較大等局限,但通過材料升級與智能化改造,其應用前景廣闊。未來,隨著國產化進程加速(如核電閥門國產化率達90%)和技術迭代,套筒閥將在更多高端領域實現進口替代,推動工業自動化與綠色化發展。
