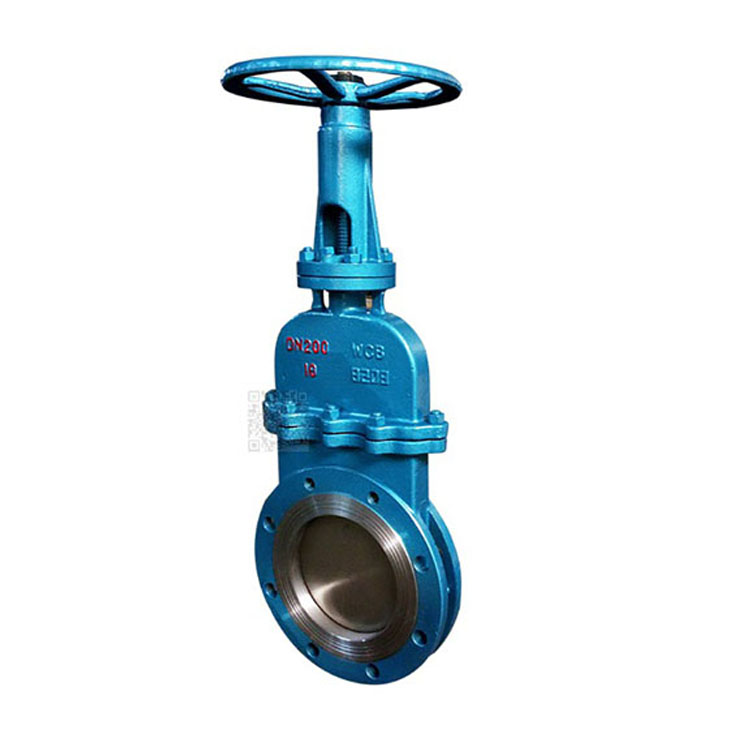

刀型閘閥

刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。

刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

公稱壓力(MPa) 殼體試驗(MPa) 密封試驗(MPa) 工作溫度 適用介質

1.0

1.6 1.5

2.4 1.1

1.8 ≤100℃

≤100℃ 紙漿、污水、煤漿、灰、渣水混和物

刀型閘閥 主要零部件材質

體、蓋 閘閥 閥桿 密封面

不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金

刀型閘閥 主要外形及連接尺寸(mm)

MPa DN L D D1 D2 H N-M D0 W(Kg)

1.0 50 43 160 125 100 330 4-M16 180

65 46 180 145 120 360 4-M16 180

80 46 195 160 135 390 4-M16 220

100 52 215 180 155 440 8-M16 220

125 56 245 210 185 510 8-M16 230

150 56 280 240 210 600 8-M20 280

200 60 335 295 265 700 8-M20 360

250 68 390 350 320 840 12-M20 360

300 78 440 400 368 960 12-M20 400

350 78 500 460 428 1110 16-M20 400

400 102 565 515 482 1250 16-M22 400

450 114 615 565 532 1380 20-M22 530

500 127 670 620 585 1530 20-M22 530

600 154 780 725 685 1800 20-M27 600

700 165 895 840 800 2150 24-M27 600

800 190 1010 950 898 2420 24-M30 680

900 203 1110 1050 1005 2680 28-M30 680

1000 216 1220 1160 1115 3100 28-M30 700

1200 254 1450 1380 1325 3450 32-M36 800

1.6 50 43 160 125 99 330 4-M16 180

65 46 185 145 120 360 4-M16 180

80 46 200 160 135 390 8-M16 220

100 52 220 180 155 440 8-M16 220

125 56 250 210 185 510 8-M16 230

150 56 285 240 210 600 8-M20 280

200 60 340 295 265 700 12-M20 360

250 68 405 355 310 840 12-M22 360

300 78 460 410 375 960 12-M22 400

350 78 520 470 435 1110 16-M22 400

400 102 580 525 485 1250 16-M27 400

450 114 640 585 545 1380 20-M27 530

500 127 715 650 609 1530 20-M30 530

600 154 840 770 720 1800 20-M36 600

700 165 910 840 788 2150 24-M36 600

800 190 1025 950 898 2420 24-M36 680

900 203 1125 1050 998 2680 28-M36 680

1000 216 1255 1170 1110 3100 28-M42 700

1200 254 1485 1390 1325 3450
