產品簡介

產品詳情

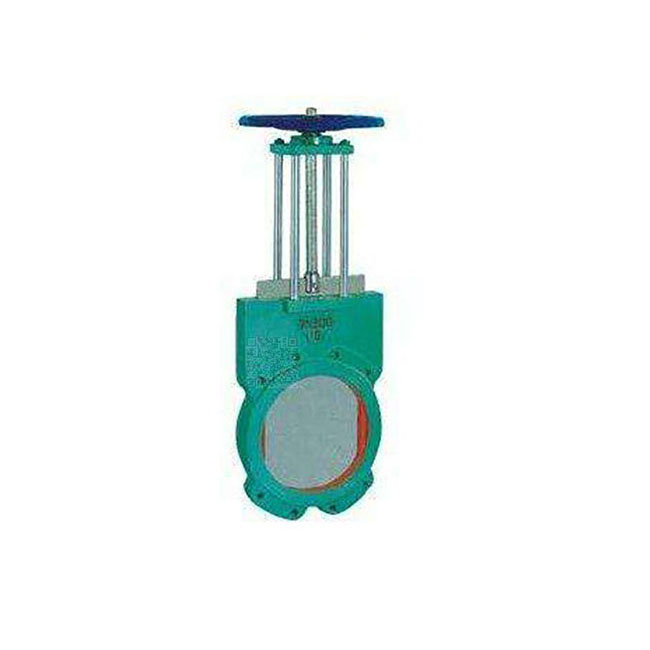

產品型號：Z73X

產品名稱：漿液閥

驅動方式：手動、傘齒輪、電動、氣動、電液動

產品用途：漿料閥廣泛適用于水、石油、化工、火力發電廠等油品、蒸汽管路上作接通或截斷管路中介質的啟閉裝置

產品特點：

1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔和石墨填料，密封可靠，操作輕便靈活

4、驅動方式為手動型式 氣動，電動

漿液閥的詳細資料：

漿液閥主要性能規范

公稱壓力(MPa) 試驗壓力 工作溫度（℃） 適用介質 殼體MPa 密封MPa

0.6 0.9 0.66 ≤80℃ 紙漿、煤漿、水、灰渣 1.0 1.5 1.1 ≤80℃

漿液閥主要零部外形及連接尺寸

公稱通徑DN L D D1 D0 H n-M

PN6 PN10

50 45 48 100 180 295 4-M16

65 45 48 145 120 305 4-M16

80 48 50 220 330 8-M16

100 55180 155 220 380 8-M16

125 55 50 185 240 415 8-M16

400 90 120 00 1004 16-M22

450 90 120 565 5321110 20-M22

500 90 130 620 585 600 1210 20-M22

600 140 140 725 700 1460 20-M27

700 140 140 840 800 800 1680 24-M22

1000 216 216 1160 1115 800 0 28-M30

1200 254 254 1380 1325 800 265 32-M30

產品【漿液閥】

訂貨須知：

一、①漿液閥產品名稱與型號 ②漿液閥口徑 ③漿液閥是否帶附件以便我們的為您正確選型 ④漿液閥的使用壓力⑤漿液閥的使用介質的溫度。

二、若已經由設計單位選定的漿液閥型號，請按漿液閥直接向我司銷售部訂購。
